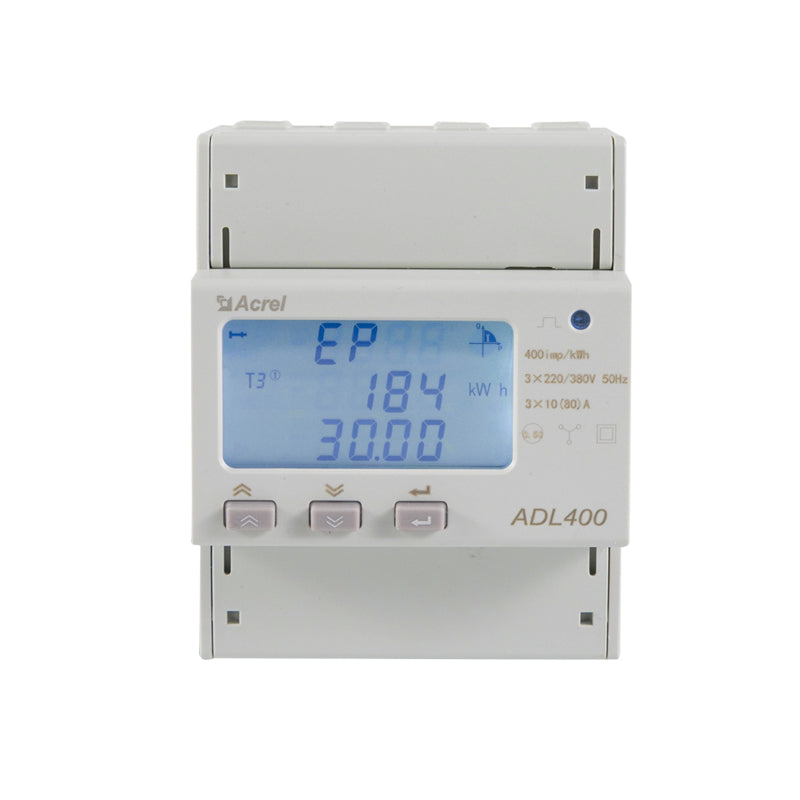

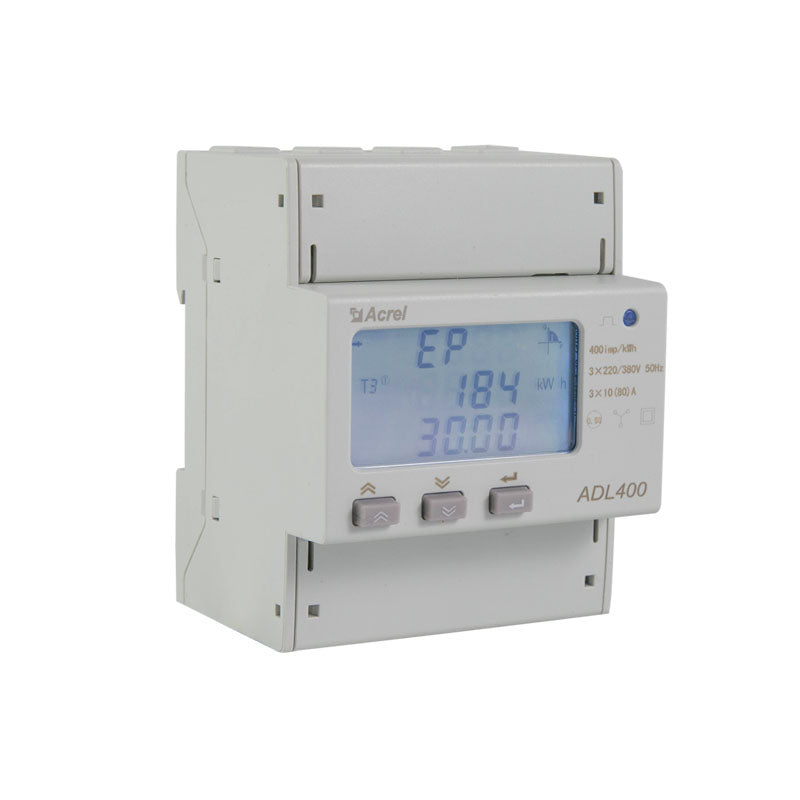

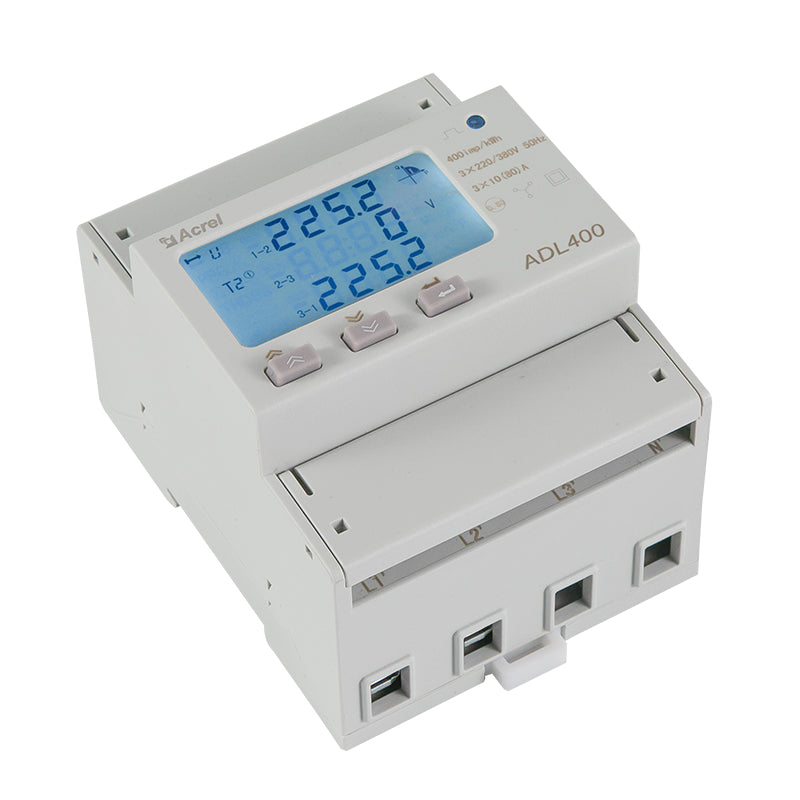

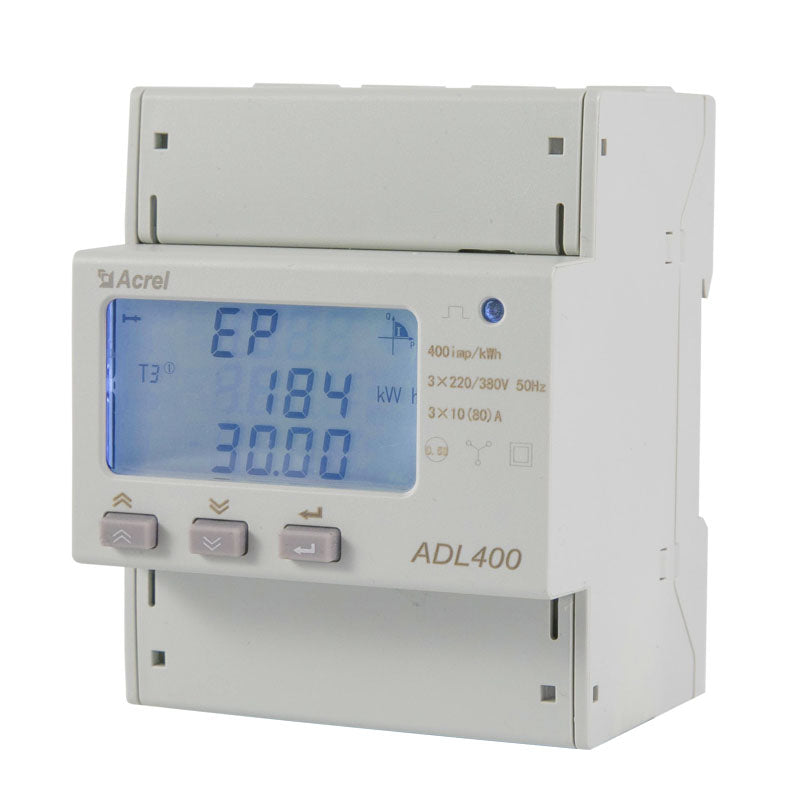

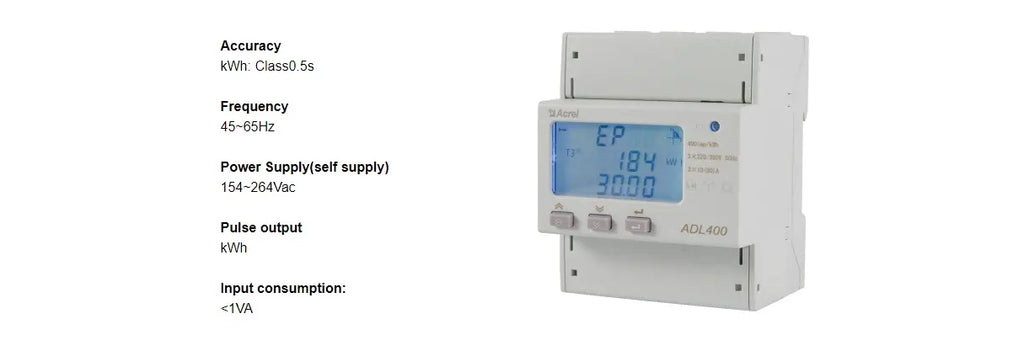

ADL400 Medidor de energía trifásico
$588.000,00
Envío calculado en el pago.
Descripción breve:
● Voltaje nominal: AC3*220/380V
● Corriente de entrada: 3*10 (80) A, 3*1 (6) A (por acceso CTS)
● Comunicación: RS485 (Modbus-RTU)
● Exactitud: KWH Clase 0.5
● Método de visualización: Pantalla LCD
● Instalación: DIN 35 mm
Tiempo de Entrega - 4 Semanas
DESCRIPCIÓN
El medidor de energía para riel DIN ADL400 adopta una instalación en riel DIN de 35 mm con pantalla LCD, puede medir parámetros eléctricos y tiene salida de pulsos de energía, comunicación RS485, lo que tiene las ventajas de tamaño pequeño, alta precisión, buena confiabilidad y fácil instalación.
FUNCIONES

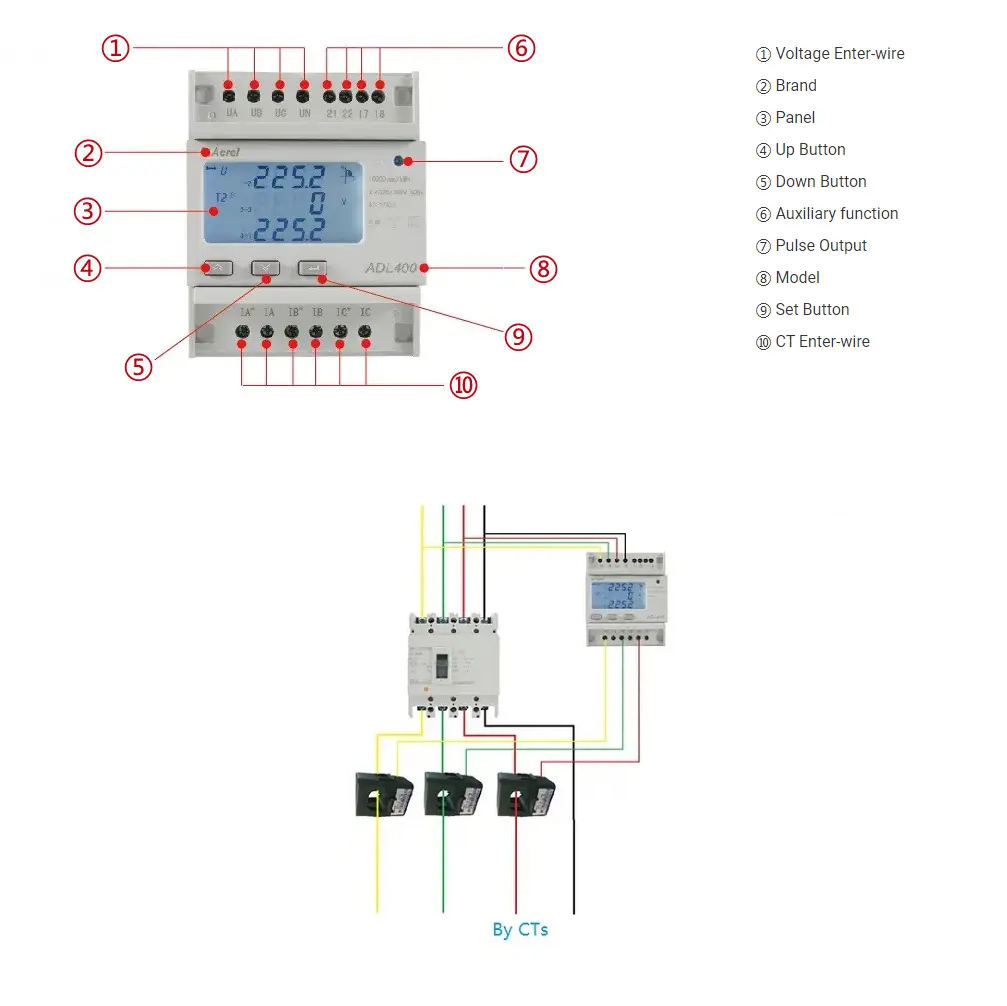

PANEL FRONTAL

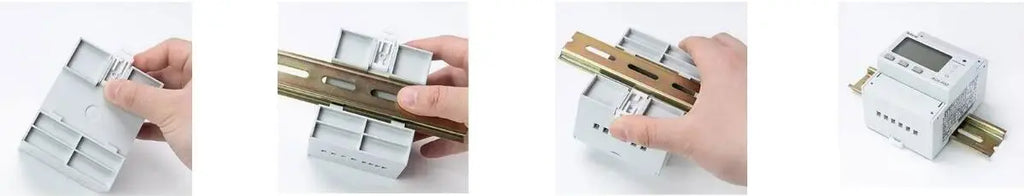

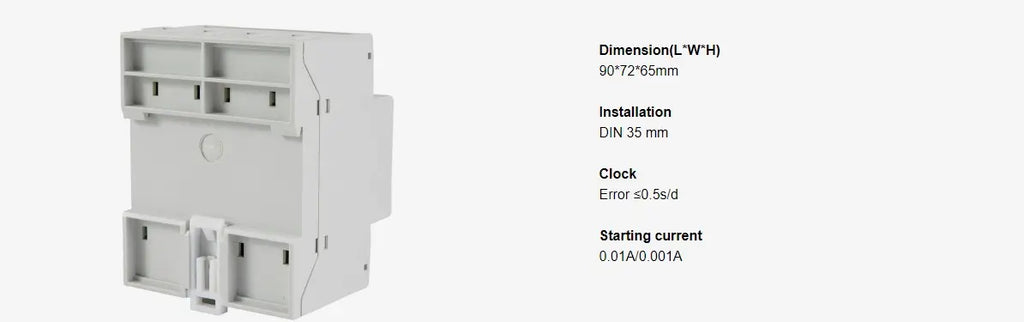

INSTALACIÓN

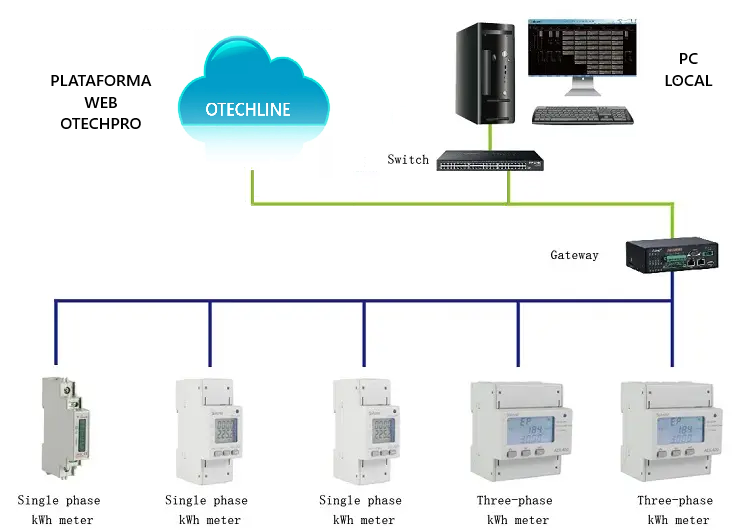

ARQUITECTURA
| Especificaciones Técnicas | |
|---|---|
| Rendimiento General | |
| Voltaje nominal | 3 × 100V 、 3 × 380V 、3 × 57.7/100V 、 3 × 220/380V |
| Consumo medición de Voltaje | <10VA (una sola fase) |
| Impedancia medición de Voltaje | > 2mΩ |
| Exactitud medición de Voltaje | ± 0.2% |
| Exactitud medición de corriente | ± 0.2% |
| Corriente máxima | 80a, 6a (Con TC´s) |
| Consumo medición de corriente | <1VA |
| Rango de Frecuencia | 45 ～ 65Hz |
| Exactitud medición de Frecuencia | ± 0.2% |
| Precisión medición Energía activa | Clase 0.5S |
| Precisión medición Energía Reactiva | Clase 2 |
| Exactitud Reloj | ≤0.5s/d |
| Ancho pulso activo | 80 ± 20 ms |
| Constante Pulso Activo | 1000Imimp/kWh, 10000imp/kWh |
| Interfaz Modbus | Rs485 |
| Protocolo | Modbus-rtu |
| Condiciones Ambientales | |
| Temperatura de operación | -25 ℃ ~ 55 ℃ |
| Temperatura de Almacenamiento | -40 ℃ ~ 70 ℃ |
| Humedad | ≤95%(sin condensación) |
| Funciones | |
| Medición de KWh | KWh (positivo y negativo) |
| Medición de Kvarh | Kvarh (positivo y negativo) |
| Medición de parámetros eléctricos | U 、 i 、 p 、 q 、 s 、 pf 、 hz |
| Pantalla LCD | 12 dígitos |
| Botones de configuración | 3 botones |
| Medición de Armónicos | 2~31 ST Voltage and current harmonic |
| Salida de pulso | kWh |
| Garantía | |
| Período de Garantía | 1 año |
Manual
Descargar Manual
