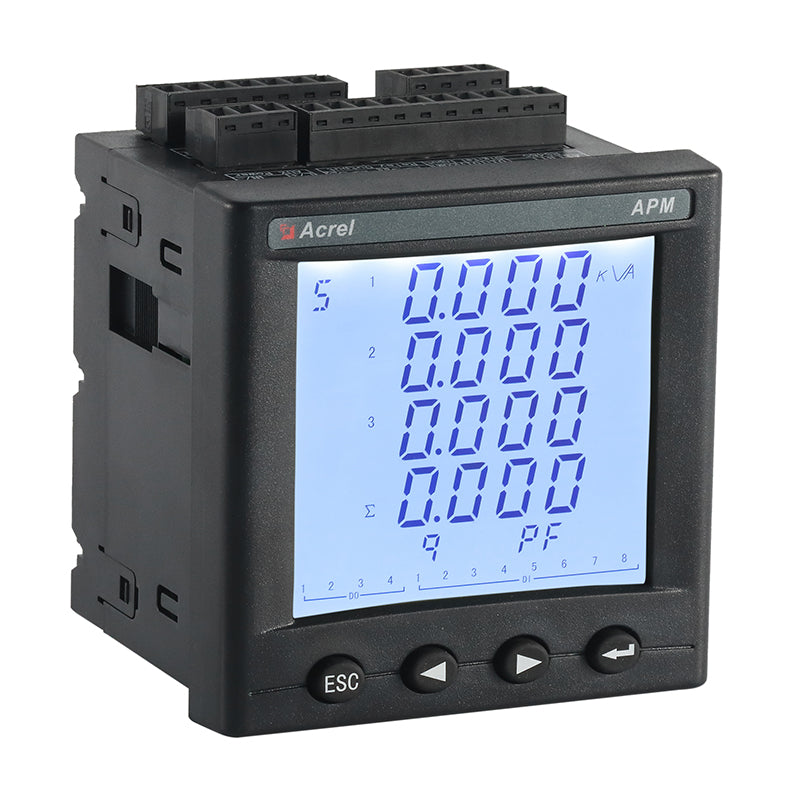

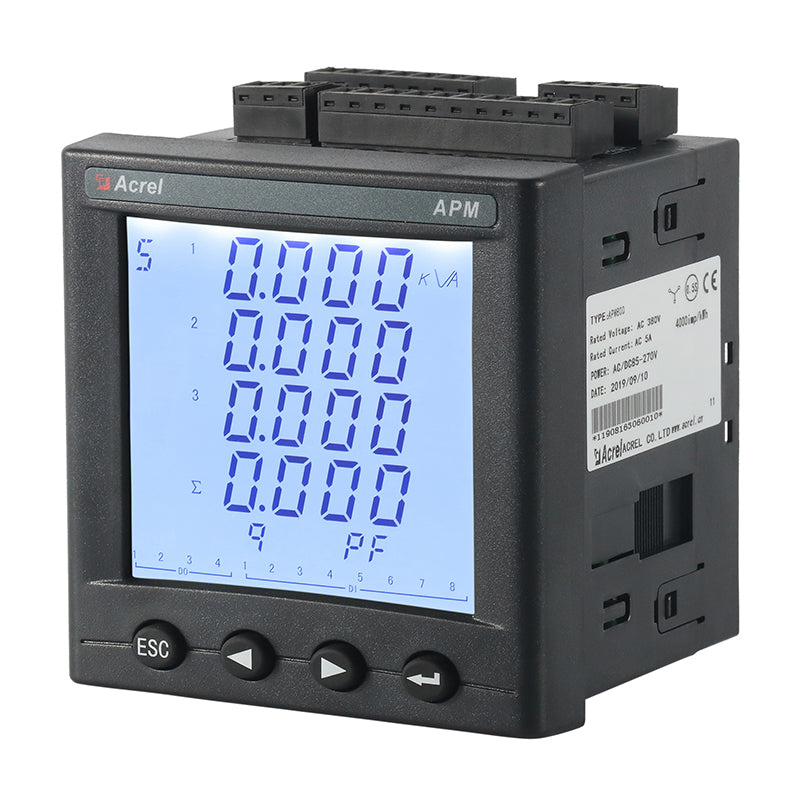

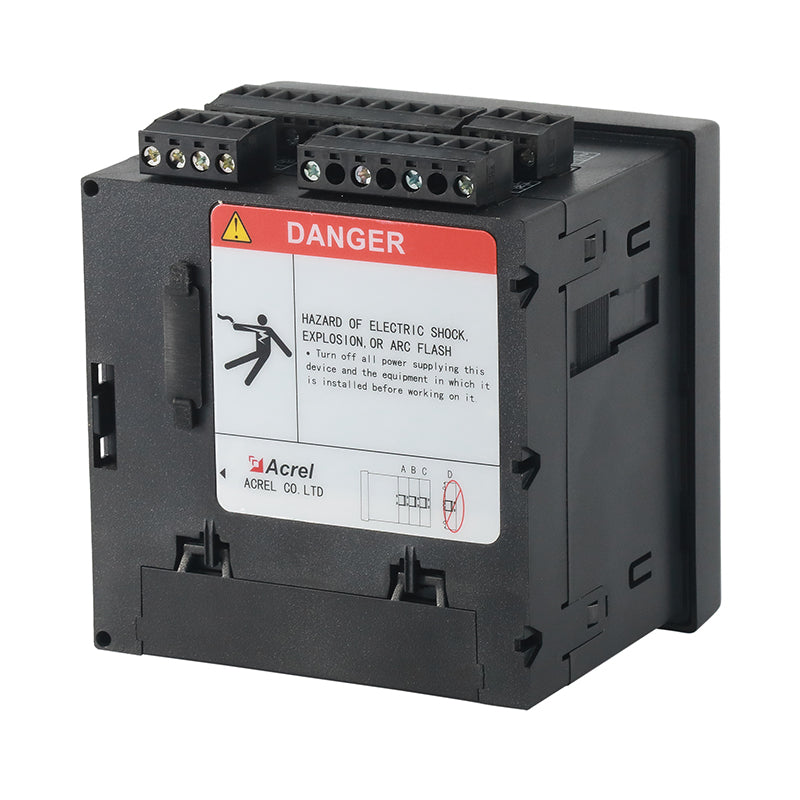

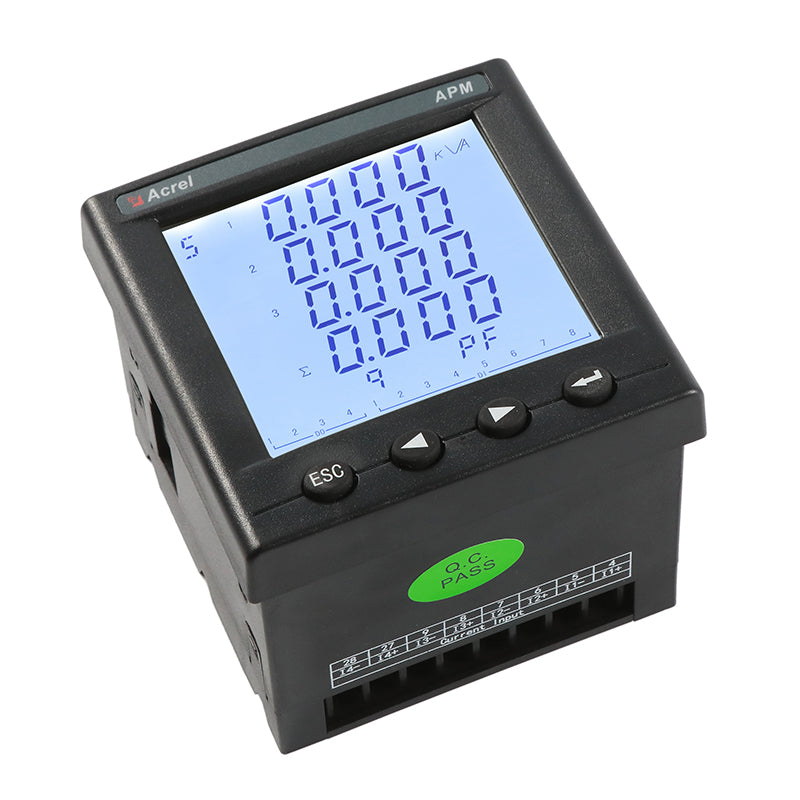

APM800 – Medidor Multifunción Trifásico Clase 0.5s Básico sin Armónico

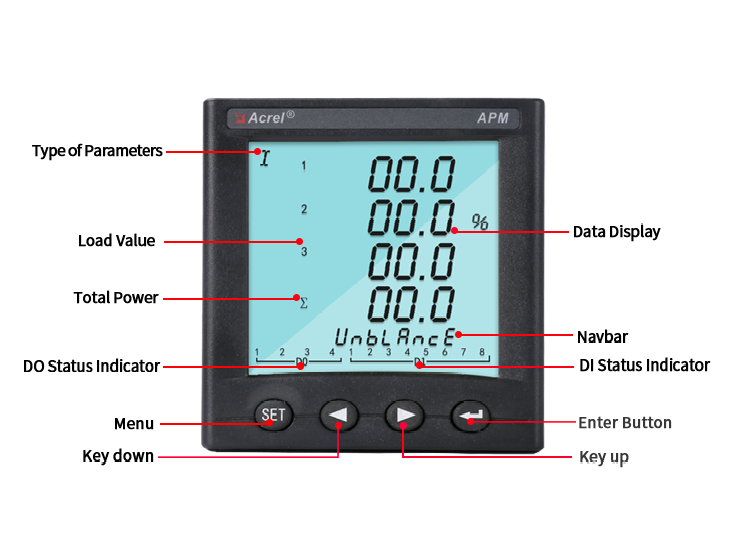

DESCRIPCIÓN GENERAL

Los medidores de potencia de la serie APM de Acrel son medidores de energía que se diseñan de acuerdo con los estándares IEC y se sincronizan con tecnología avanzada internacional.
Los medidores de la serie APM tienen medición de potencia completa, estadísticas de energía, análisis de la calidad de potencia y las comunicaciones de red y otras funciones, se utilizan principalmente para un monitoreo integral de la calidad de la red de suministro de energía.

PARÁMETROS TÉCNICOS

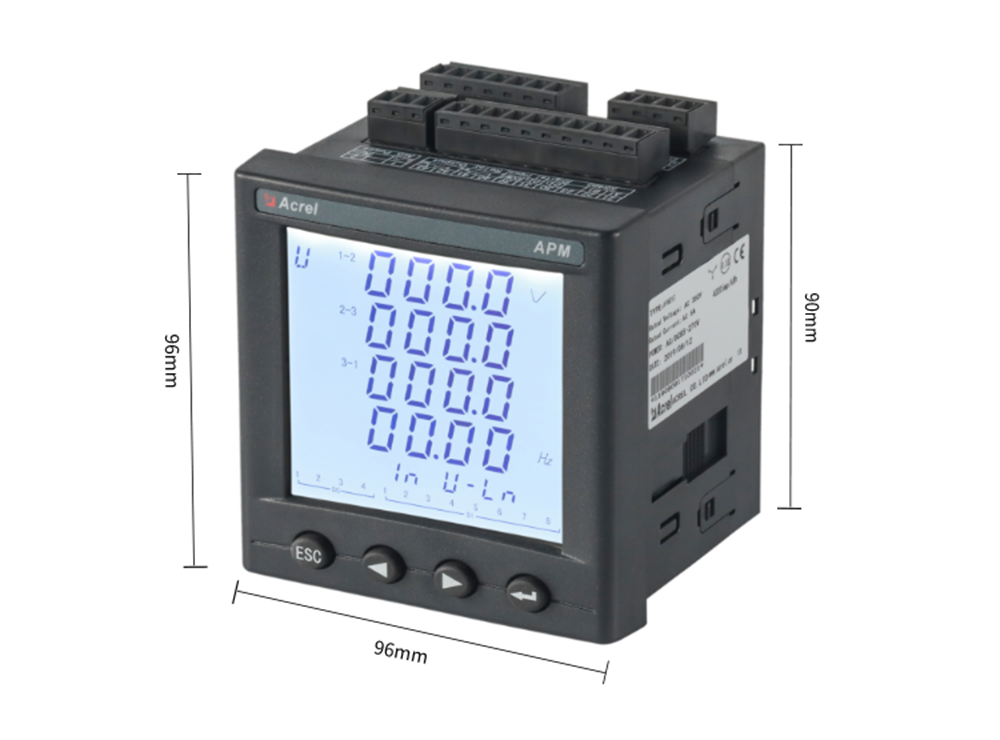

DIMENSIONES

SECTORES APLICACIONES

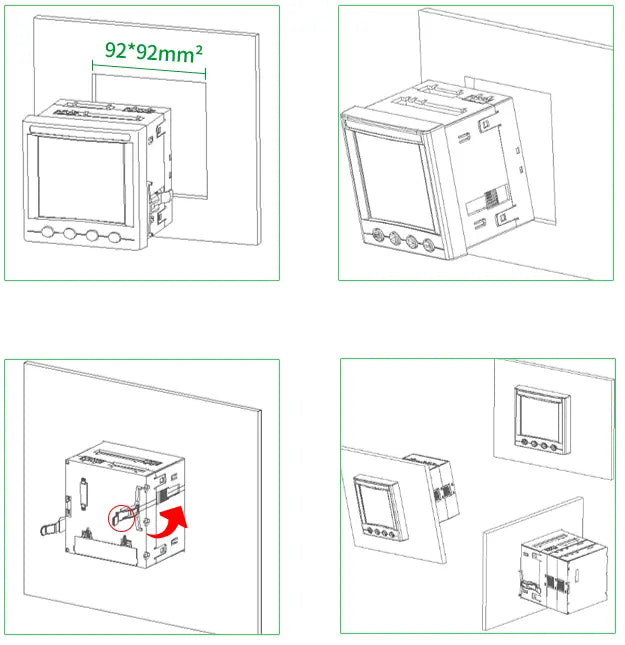

INSTALACIÓN DE PANEL

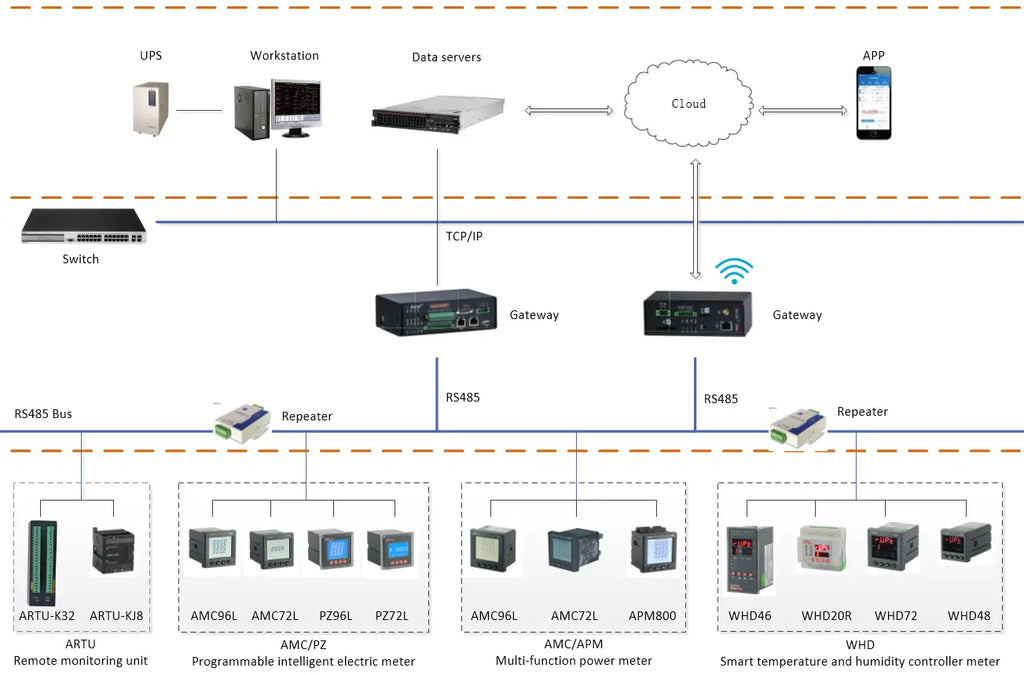

ARQUITECTURA GENERAL DE MEDIDORES

Especificaciones Técnicas
Señales
Tipos de Conexión	Trifásico de tres hilos, Trifásico de cuatro hilos, consulte el diagrama de cableado.
Frecuencia	45～65Hz
Voltaje	Valor nominal: CA 100 V, 110 V, 400 V, 690 V; Sobrecarga: 1,2 veces el valor nominal (continua); 2 veces el valor nominal /1 segundo; Consumo de energía: < 0,5 VA (por canal);
Corriente	Valor nominal: CA 1A, 5A, admite acceso de línea de 4 mm2; Sobrecarga: 1,2 veces el valor nominal (continua); 10 veces el valor nominal/1 segundo; Consumo de energía: < 0,5 VA (por canal);
Precisión de Medición
Voltaje Corriente y Potencia	Clase 0.5S
Potencia activa	Clase 0.5S
Potencia Reactiva	Clase 2.0S
Switch inputs	Entradas de contacto seco, fuente de alimentación integrada
Salidas a Relé	Tipo de Contacto: Contacto abierto en la parte principal, contacto de conmutación en el módulo Capacidad de Contacto: AC 250V/3A DC 30V/3A
Salida de impulsos de Energía	Tipo de Salida: Pulso de optoacoplador con colector abierto Pulso Constante: 4000（5A）、8000（1A） imp/kWh
Salidas análogas	DC 0mA～20mA、4mA～20mA、0V～5V、1V～5V output, accuracy class 0.5%, load resistance ≤ 500Ω
Entradas Análogas	DC 0mA～20mA、4mA～20mA、0V～5V、1V～5V iutput, accuracy class 0.5%
Seguridad
Tensión soportada a frecuencia industrial	La tensión de resistencia a la frecuencia de la red entre la carcasa y la fuente de alimentación auxiliar, cada grupo de terminales de entrada y salida, es de CA 4kV/1 min; La tensión de resistencia a la frecuencia de la red entre la fuente de alimentación auxiliar y cada grupo de terminales de entrada y salida es de 2kV CA/1 min; La tensión de resistencia a frecuencia industrial entre la entrada de tensión y otros grupos de terminales de entrada/salida es de 2kV CA/1 min; La tensión de resistencia a frecuencia industrial entre la entrada de corriente y otros grupos de terminales de entrada/salida es de 2 kV CA/1 min; La tensión de resistencia a frecuencia industrial entre la salida del relé y otros grupos de terminales de entrada/salida es de 2kV CA/1 min; La tensión de resistencia a la frecuencia de la red entre cada grupo de terminales de entrada del interruptor, comunicación, salida analógica y salida de pulsos es de 1kV CA/1 min.
Resistencia de aislamiento	Entradas y salidas a la carcasa > 100 MΩ;
Compatibilidad Electromagnética	Cumple con la norma IEC 61000 (Nivel 4);
Grado de ProtecciónIP	IP52
Medio Ambiente
Temperatura de Operación	-20°C~ +65°C
Temperatrua de Almacenamiento	-20°C~ +70°C
Humedad Relativa	≤95% sin condensación.
Estándares
IEC 60068-2-1	Environmental Testing-Part 2-1:Tests Test A:Cold IDA
IEC 60068-2-2	Part 2-1:Tests Test B:Dry heat
IEC 60068-2-30	Part 2-30:Tests Test Db:Damp heat,cyclic(12+12h)
IEC 61000-4	Electromagnetic compatibility - Testing and measurement techniques
IEC 61557-12	Electrical safety in low voltage distribution system up to 1000V a.c. and1500V d.c –Equipment for testing,measuring or monitoring of protective measures- Part12:Performances measuring and monitoring devices(PMD)
IEC 62053-22	Electricity metering equipment (a.c.)-Particular requirements - Part22:Static meter for active energy（class 0.2s and 0.5s）
IEC 62053-24	Electricity metering equipment (a.c.)-Particular requirements - Part24:Static meter for reactive energy at fundamental frequency (classes 0.5S 1S and 1)
Garantía
Período de Garantía	1 año
