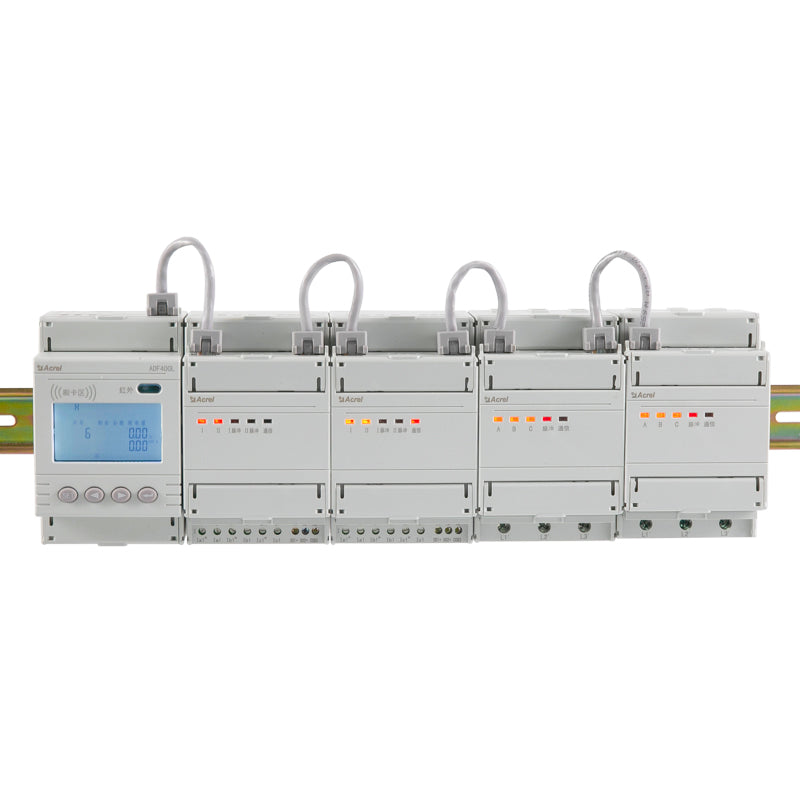

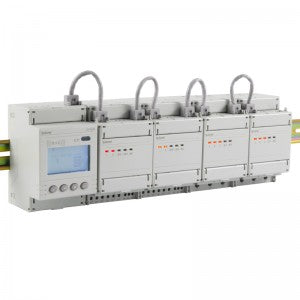

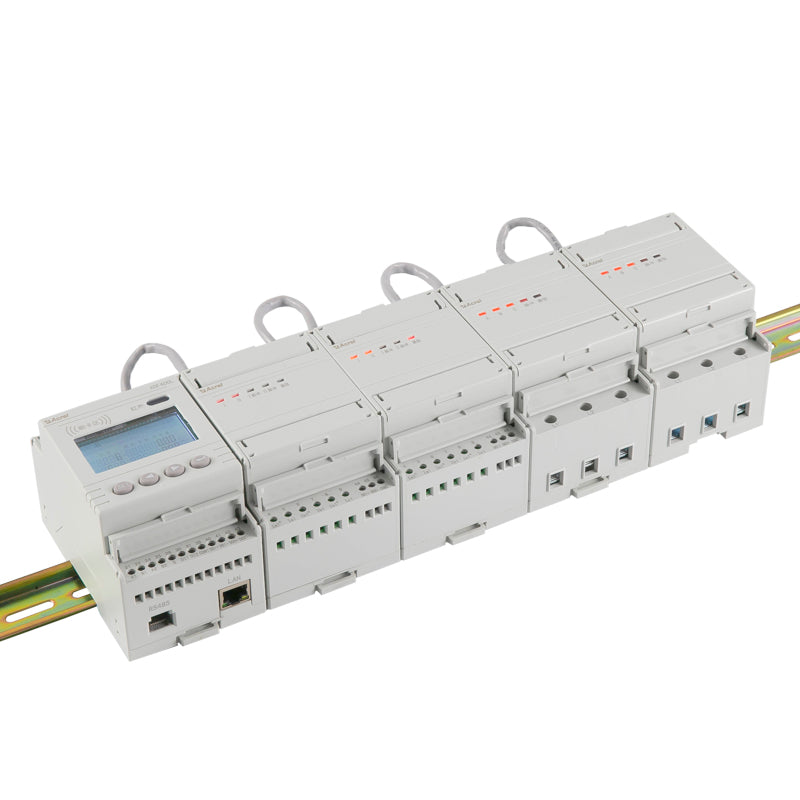

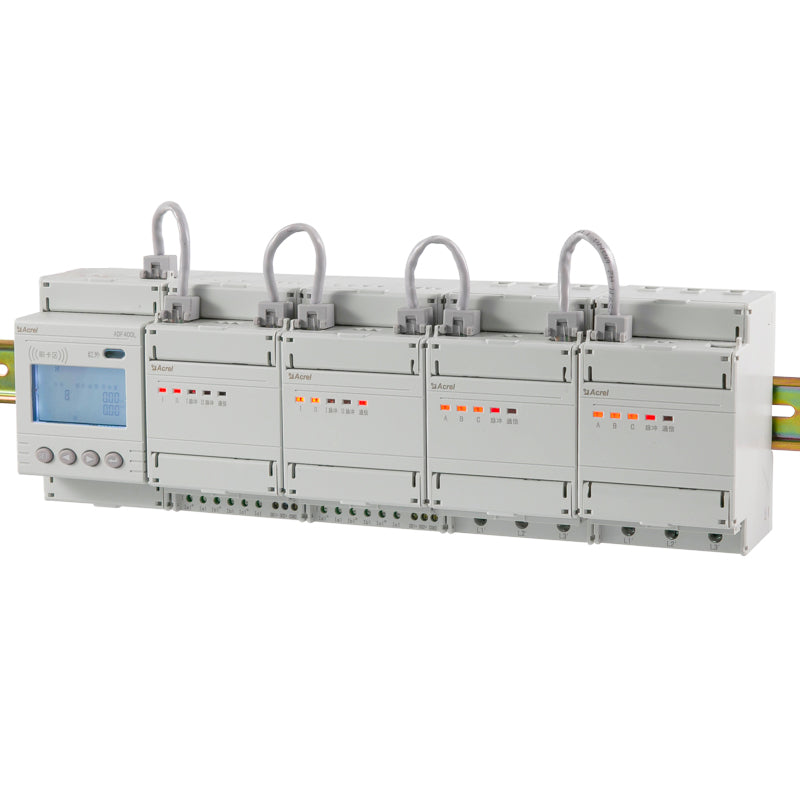

ADF400L Medidor de energía Multicircuito

Descripción

Equivalencia

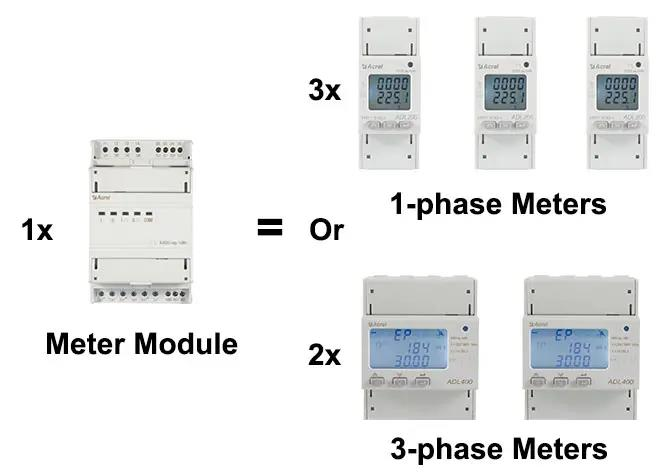

1 Módulo equivale a 2 circuitos trifásicos o a 3 circuitos monofásicos

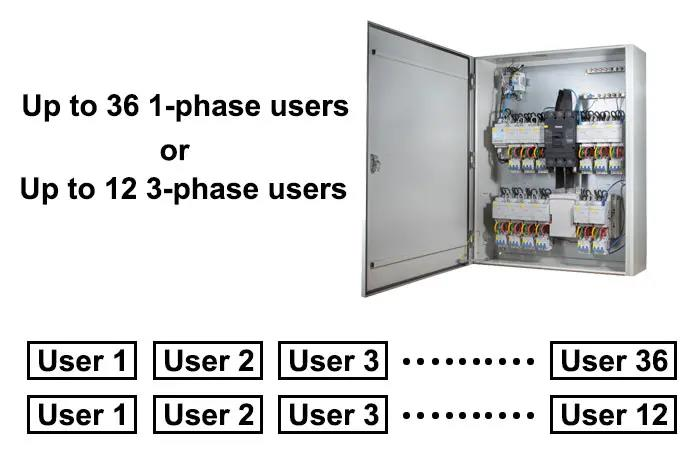

Opciones de Medición

Medición de circuitos múltiples para 1 fase y 3 fases
● 3 tipos de combinación de múltiples circuitos
● Medición de 1 fase máxima 36 Circuitos
● Medición 3-fase máxima de 12 circuitos
● Mixto (medición de circuitos 1 fases y 3 fases)

Descripción Generala del módulo

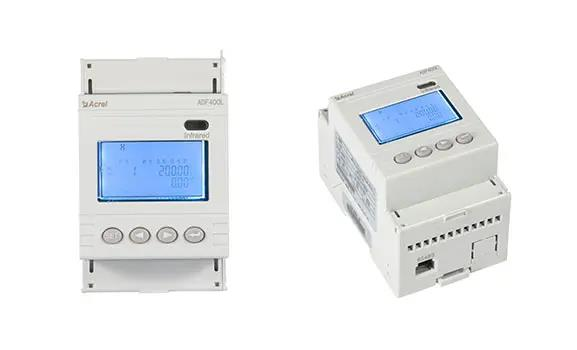

Cuerpo principal
● Circuitos Máx 36 Circuitos o 12 circuitos 3 fases
● Módulos máximos 12 (1 fase) o 6 módulos (3 fases)
● rs485 (modbus-rtu); Éternet
● LCD & Keypads HMI

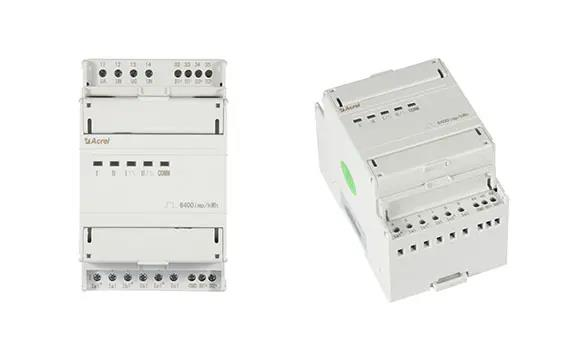

Sub módulo (conexión a través de CTS)
● Monitoree Max 2 Circuits 3-PhSAE
● 3x1 (6) A AC (conexión operada por CT)
● 4DO y 4DI (220V CA Contacto húmedo DI)
● Indicador LED

Sub módulo (conexión directa)
● Monitoree Max 3 Circuitos 1 fase o 1 Circuitos 3-fase
● Corriente de carga directa máxima 80a AC

● Indicador LED

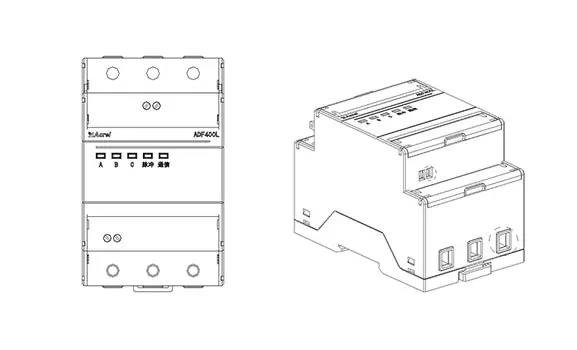

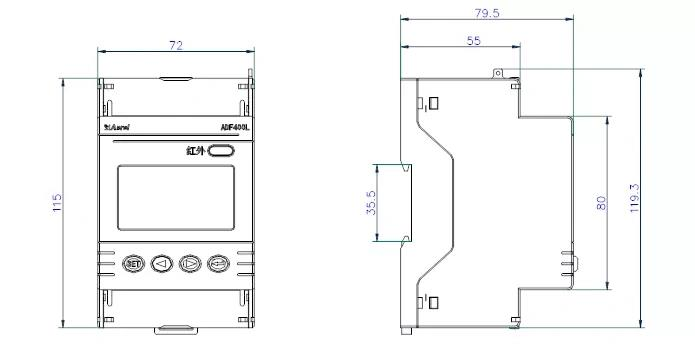

Dimensiones

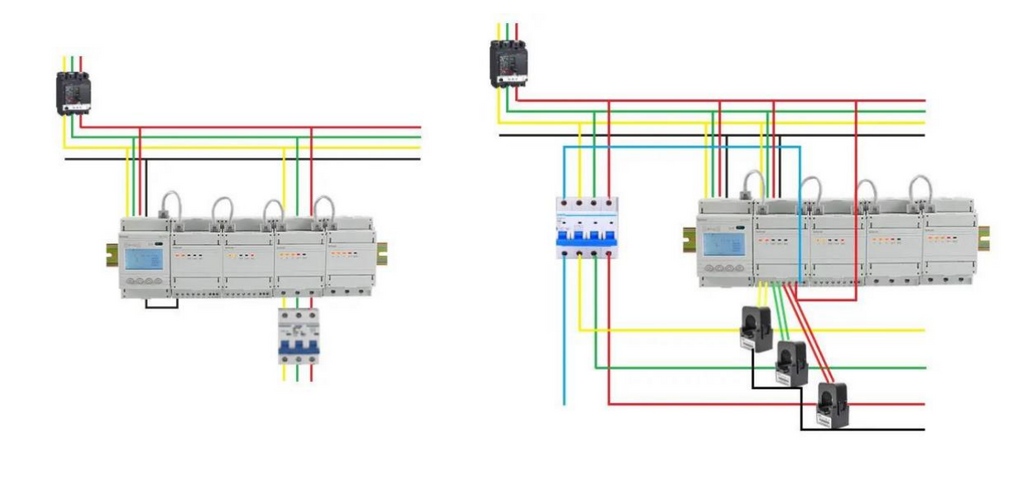

Alambrado

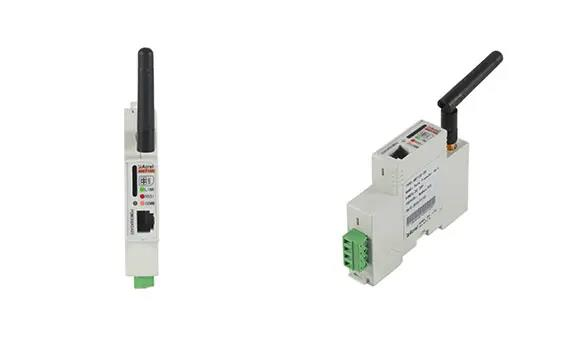

Módulos de comunicación extendida

● Inalámbrico: 4g/wifi/lora/lorawan/nb-iny
● RS485 (Modbus-RTU)
●Interfaz RJ45 (conectada con el cuerpo principal)
●Fuente de alimentación: 24V/12V DC o 220V AC/DC
* Consultar con OTECHPRO su aplicación.

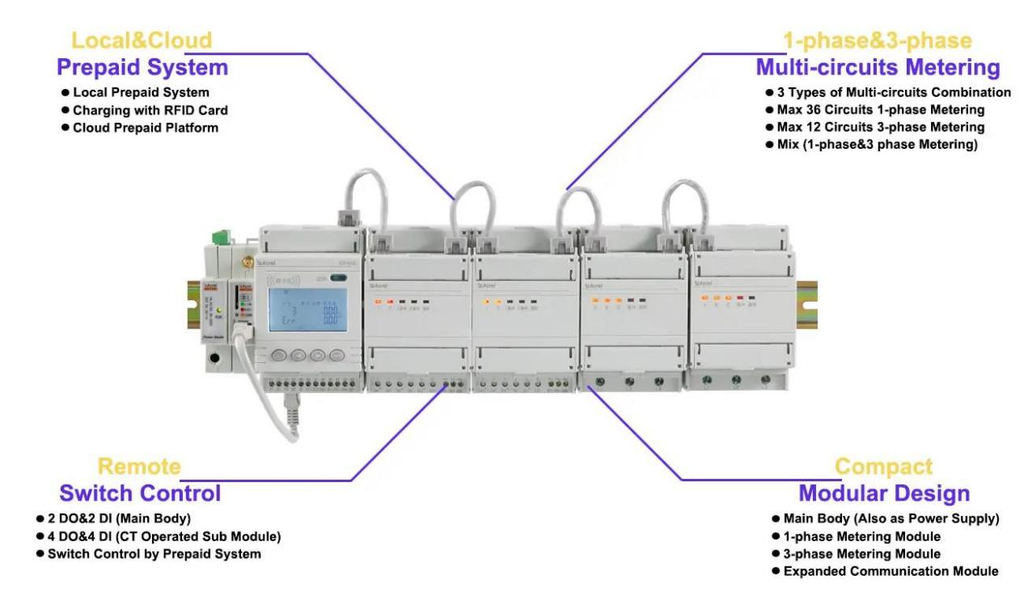

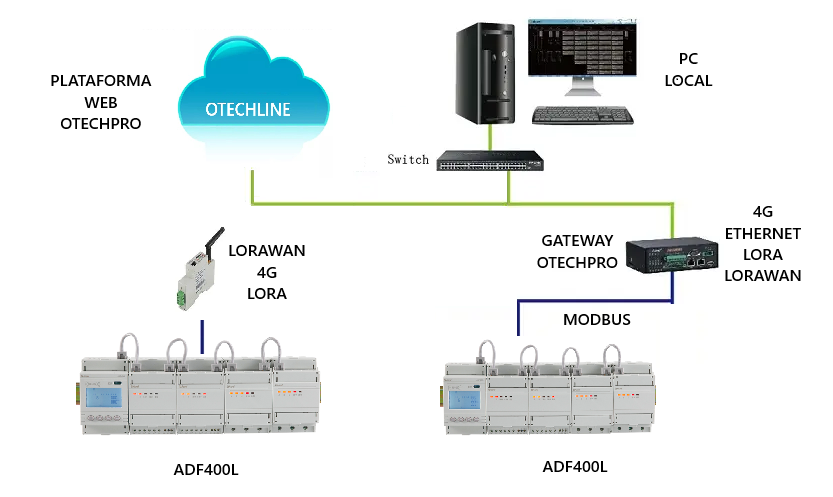

Arquitectura General

Consúltenos por su aplicación y ayudaremos a seleccionar e integrar la tecnología para lograr su objetivo

Especificaciones Técnicas
Características Técnicas
Medición de Energía	Energía activa total, energía activa hacia adelante e inversa, energía activa multi-tasamedición
Variables de Medición	V , I , P 、Q 、S 、PF 、F
Pantalla LCD	Pantalla LCD de segmento de 8 dígitos, pantalla de retroiluminación
Botón de programación	Comunicación programable clave, número de bucles, modo trifásico único, modo de control externo y otros parámetros
Salida de Pulso	Salida de pulso activo
Counicación módulo principal	Comunicación infrarroja
Interfaz de Comunicación	Interfaz Rs485, Soporte Modbus.
Acuerdo prepago (remota, Tarjeta de radiofrecuencia)	Control de costos (incluida la potencia activa hacia adelante y la potencia activa inversa) Control de tiempo Control negativo (identificación de carga maligna)
Tipos de Medición
Medición de Energía	Medición de energía activa （hacia adelante y hacia atrás) Medición de potencia reactiva （hacia adelante y hacia atrás)
Medidas eléctricas	Voltaje, Corriente (zero sequence current), Factor de Potencia, Frecuencia, Potencia Activa, Potencia Reactiva, Potencia aparente
Medición de harmónicos	Total harmonic content, sub-harmonic content (2～31 times)
Desbalance Trifásico	Voltaje y Corriente unbalance
Almacenamiento	Históricos de consumo.
Parámetros Técnicos
Voltaje	Trifásico 3*220V/380V Fuente de alimentación (para la fuente de alimentación monofásica, Terminales de cortocircuito 1, 2 y 3 en el instrumento)
Consumo medición de Voltaje	≤10w
Entrada de Voltaje	3 × 220/380V - 3 × 57.7/100V.
Frecuencia	50-60Hz
Corriente	3 × 1 (6) A (acceso al transformador de corriente), 3*10 (80) (acceso directo)
Corriente inicial	1% IB
Exactitud	Nivel de 0.5s
Precisión del Reloj	≤0.5s/d
Salida de Pulso	Cada módulo de medición trifásica tiene 1 pulso de energía activa
Ancho de pulso	80 ms ± 20 ms
Pulso Constante	3 × 1 (6) Una especificación 6400 imp/kWh
Medio ambiental
Temperatura	Temperatura de funcionamiento: -20 ℃ ~+60 ℃ ℃ ℃ Temperatura de almacenamiento: -30 ℃ ~+70 ℃
Garantía
Período de Garantía	1 año
